El cuerpo de válvulas es el centro de control hidráulico de la caja de cambios automática. Es una pieza de aluminio llena de canales, válvulas y solenoides que reparte el aceite a presión a cada embrague, para que entre la marcha correcta en el momento justo. Cuando falla, la caja cambia a golpes, tarda en engranar o se queda en modo de emergencia.

Conviene descartarlo antes de dar una caja por perdida. Se puede desmontar, revisar y reparar sin sustituir todo el cambio, y muchos síntomas que parecen de caja rota salen de aquí.

Qué es el cuerpo de válvulas y qué hace

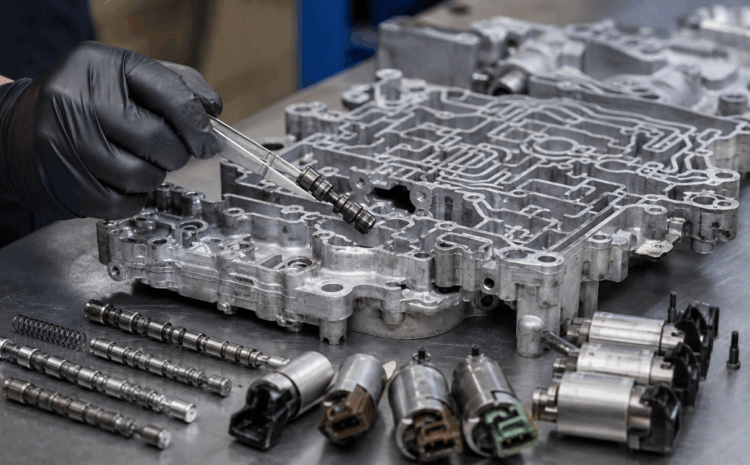

Va atornillado en la parte baja de la caja, dentro del cárter y sumergido en aceite. Por fuera parece un bloque de metal. Por dentro es un laberinto:

• El cuerpo: una o dos piezas de aluminio con decenas de canales mecanizados por donde circula el aceite.
• Válvulas de corredera: pequeños pistones que se desplazan dentro de su alojamiento y abren o cierran pasos de aceite.
• Solenoides: válvulas eléctricas que manda la centralita. Unos regulan la presión, otros eligen la marcha y otro controla el embrague del convertidor.
• Placa separadora, juntas, bolas de retención, muelles y pequeños filtros de malla.

Con todo eso hace cuatro trabajos: regula la presión de línea de la caja, aplica los embragues y frenos de cada marcha, controla el cierre del convertidor de par y manda aceite a lubricar y refrigerar. Si la caja fuera un cuerpo humano, la centralita sería el cerebro y el cuerpo de válvulas, los músculos que ejecutan.

Cuerpo de válvulas, mecatrónica y solenoides

Se mezclan a menudo y no son lo mismo. Cuando la centralita de la caja va montada encima del cuerpo de válvulas en una sola unidad, al conjunto se le llama mecatrónica. Pasa en las DSG, en las ZF 6HP y 8HP y en la Mercedes 7G-Tronic, donde la placa electrónica va sobre la parte hidráulica.

En cajas más antiguas la centralita está fuera, en el coche, y el cuerpo de válvulas es solo hidráulico con sus solenoides. Si tu caja lleva mecatrónica, te interesa también nuestro artículo sobre la mecatrónica de la caja de cambios. Y si el código apunta a un solenoide concreto, aquí tienes los problemas con el solenoide en cambios automáticos.

Síntomas de un cuerpo de válvulas con problemas

Golpe al meter D o R, cambios bruscos o que llegan tarde y patinaje entre marchas. Esos tres son los más claros. El resto de la lista:

Síntoma	Por qué pasa
Golpe al meter D o R, o tarda uno o dos segundos en engranar	La presión no se regula bien o una válvula se pega
Cambios bruscos o que entran tarde	Válvula que se mueve con dificultad o solenoide lento
Suben las vueltas en el paso de una marcha a otra	Llega poca presión al embrague que tiene que entrar
Va bien en frío y falla en caliente	Desgaste en los alojamientos: con el aceite caliente y más fino, las fugas internas aumentan
Se queda en una marcha fija y no cambia	Modo de emergencia: la centralita protege la caja ante un fallo de solenoide o de presión
Temblor a velocidad constante o el motor se cala al parar	Falla la válvula o el solenoide que manda el embrague del convertidor

El de frío y caliente es el más revelador. Una caja que por la mañana cambia fina y a los veinte minutos empieza a dar golpes o a patinar tiene muchas papeletas de tener desgaste en el cuerpo de válvulas. El aceite frío es espeso y tapa las holguras; caliente, se escapa por ellas.

Por qué falla un cuerpo de válvulas

La causa más común es el desgaste de los alojamientos. Cada válvula de corredera se mueve miles de veces dentro de su agujero de aluminio. Con los kilómetros, el agujero se ovala, el aceite se escapa por la holgura y la presión que llega a los embragues baja.

Luego está la suciedad. Aceite viejo, restos de los forros de embrague y barniz por temperatura hacen que las válvulas se peguen y que las mallas se tapen. Una válvula pegada no avisa: hoy el cambio va bien y mañana entra a golpe.

Los solenoides son la tercera vía. Pueden fallar eléctricamente (bobina cortada o en cortocircuito, que la centralita detecta con un código) o mecánicamente, cuando se quedan atascados por suciedad.

Y a veces el cuerpo de válvulas es la víctima: otra avería en la caja suelta material, el aceite lo transporta y acaba en los canales.

Códigos de avería relacionados

Estos son los que más apuntan al cuerpo de válvulas o a sus solenoides:

• P0750 a P0770: solenoides de cambio A, B, C, D y E (circuito, rendimiento o atascado). El P0755, por ejemplo, es el mal funcionamiento del solenoide B.
• P0748, P0778 y P0798: solenoides de presión A, B y C. Los tienes explicados para la 7G-Tronic: P0748, P0778 y P0798.
• P2729: fallo del mando de la electroválvula SLC3, cortocircuito a masa o circuito abierto.
• P0840: circuito del sensor de presión del fluido, como en la Mercedes 9G-Tronic.
• 420371: fallo electrohidráulico de solenoide en la ZF 8HP.

Una regla útil para leerlos: los códigos eléctricos (circuito abierto, corto a masa) suelen señalar al solenoide o al cableado. Los de rendimiento, relación incorrecta o patinaje pueden venir del cuerpo de válvulas, pero también de los embragues o del aceite. Hay más en nuestra base de códigos de fallo.

Cómo se repara un cuerpo de válvulas

Se baja el cárter, se desmonta el cuerpo de válvulas y se despieza entero. A partir de ahí:

1. Limpieza de todas las piezas y de los canales.
2. Revisión de cada válvula y de su alojamiento, con prueba de estanqueidad para localizar holguras.
3. Sustitución de solenoides, juntas, placa separadora y filtros que lo necesiten.
4. Cuando un alojamiento está gastado, se recupera con una válvula de sobremedida, mecanizando el agujero; si el daño es excesivo, se sustituye el cuerpo.
5. Aceite y filtro nuevos.
6. Adaptaciones con el equipo de diagnóstico y prueba en carretera, en frío y en caliente.

El último paso marca la diferencia. Un cuerpo de válvulas o una mecatrónica montados sin hacer las adaptaciones dan cambios bruscos aunque estén perfectos: la centralita sigue aplicando lo que aprendió con la pieza vieja.

Y dos cosas que no hacemos: cambiar un solenoide sin comprobar antes la parte hidráulica, y vender un cambio de aceite como solución para un cuerpo de válvulas gastado. El aceite nuevo puede suavizar algo durante unos días, pero no cierra una holgura.

El precio depende de la caja, de si hay que sustituir solenoides o el cuerpo completo y de cómo esté el resto de la caja. Sin diagnóstico no damos cifra; lo que influye lo contamos en cuánto cuesta reparar un cambio automático.

¿Se puede conducir con el cuerpo de válvulas averiado?

En modo de emergencia, solo lo justo para llegar al taller. Con golpes o patinaje, cada kilómetro desgasta los embragues que no reciben la presión correcta y calienta el aceite. Si el problema era solo el cuerpo de válvulas, seguir conduciendo así es la forma más rápida de que deje de serlo.

Cómo alargar la vida del cuerpo de válvulas

Lo más eficaz es el aceite: cambiarlo con su filtro según el uso del coche, sin fiarse de que sea «para toda la vida». La diálisis de aceite renueva casi todo el aceite del circuito y no solo el del cárter.

Lo demás es sentido común. No apurar remolques ni cargas al límite, no forzar la caja en caliente y atender los primeros golpes en lugar de esperar a que vayan a más. En nuestro servicio de mantenimiento de caja de cambios automática tienes qué incluye cada revisión.

Preguntas frecuentes sobre el cuerpo de válvulas

¿Qué es el cuerpo de válvulas de una caja automática?

Es el bloque hidráulico que reparte el aceite a presión a los embragues y frenos de la caja. Con sus válvulas y solenoides decide qué marcha entra, cuándo y con qué suavidad.

¿Qué síntomas da un cuerpo de válvulas defectuoso?

Golpes al meter D o R, retraso al engranar, cambios bruscos o tardíos, patinaje entre marchas, fallos que solo aparecen en caliente y entrada en modo de emergencia.

¿Es lo mismo cuerpo de válvulas que mecatrónica?

No. La mecatrónica es el cuerpo de válvulas con la centralita de la caja montada encima en una sola unidad. Todas las mecatrónicas tienen cuerpo de válvulas, pero no todos los cuerpos de válvulas son mecatrónicas.

¿Se puede reparar o hay que cambiarlo?

En la mayoría de casos se repara: limpieza, solenoides, juntas y, si hay desgaste, válvulas de sobremedida. Se sustituye entero cuando el aluminio está demasiado dañado o la reparación no compensa.

¿Un cambio de aceite soluciona los golpes de la caja?

Si el origen es un aceite degradado, puede mejorar. Si hay desgaste en el cuerpo de válvulas o un solenoide que falla, no: el problema vuelve en cuanto el aceite se calienta.
